了解6522 VIA在自製電腦的多元應用可能
嗯，剛醒腦袋有點慢，不過想到跟電腦外界溝通這件事還是挺有趣的。畢竟如果少了這個功能，電腦就只剩下孤芳自賞吧。像6522 VIA（全名Versatile Interface Adapter）這類高適應力元件，老實說就是實現溝通橋樑的一大助力。我以前也稍微聊過VIA與它很厲害的計時器功能啦。不過今天打算細談一下，我自己給Zolatron做電腦時設計的那幾塊擴展板。會帶大家看看其中的一些設計選擇 - 尤其是關於位址解碼這一段，好像還蠻多眉角。而且因為我這次一次處理兩張相關的板子，所以就一起介紹囉，它們本來很多共通結構，只是其中一張本質上等於把另一塊改成特定用途而已。
至於大家熟悉的User port，也就是那些數位輸入輸出腳位（GPIO），不管是在微控制器還是Raspberry Pi之類的小型單板機上，幾乎都一定看得到。有了GPIO，主機才有辦法接感測器啦、開關啦、致動馬達、甚至各式小週邊什麼都能玩。有趣的是，其實透過6522 VIA（我用的是65C22S版）整合到自己DIY的系統後，GPIO跟其他外接能力就變得既直接又可靠。最早我是讓VIA插在Zolatron用麵包板跑驅動LCD顯示 - 超臨時戰術沒錯……後來總覺得需要穩一點，就下決心改成PCB，插回去主背板，一次弄出一塊新卡。但想著，不如乾脆把6522所有可利用特性都保留進來，而不是死守某種特殊功能嘛！
然後每一張要安裝到Zolatron主背板的擴充卡，都會由上面設定好的跳線負責分配專屬位址，你調整哪幾隻跳針，該卡就是誰的位置。長話短說，就是每塊板子其實身份證號都可以換掉，好玩喔！
至於大家熟悉的User port，也就是那些數位輸入輸出腳位（GPIO），不管是在微控制器還是Raspberry Pi之類的小型單板機上，幾乎都一定看得到。有了GPIO，主機才有辦法接感測器啦、開關啦、致動馬達、甚至各式小週邊什麼都能玩。有趣的是，其實透過6522 VIA（我用的是65C22S版）整合到自己DIY的系統後，GPIO跟其他外接能力就變得既直接又可靠。最早我是讓VIA插在Zolatron用麵包板跑驅動LCD顯示 - 超臨時戰術沒錯……後來總覺得需要穩一點，就下決心改成PCB，插回去主背板，一次弄出一塊新卡。但想著，不如乾脆把6522所有可利用特性都保留進來，而不是死守某種特殊功能嘛！
然後每一張要安裝到Zolatron主背板的擴充卡，都會由上面設定好的跳線負責分配專屬位址，你調整哪幾隻跳針，該卡就是誰的位置。長話短說，就是每塊板子其實身份證號都可以換掉，好玩喔！
設定Zolatron家用電腦I/O板的位址分配方式

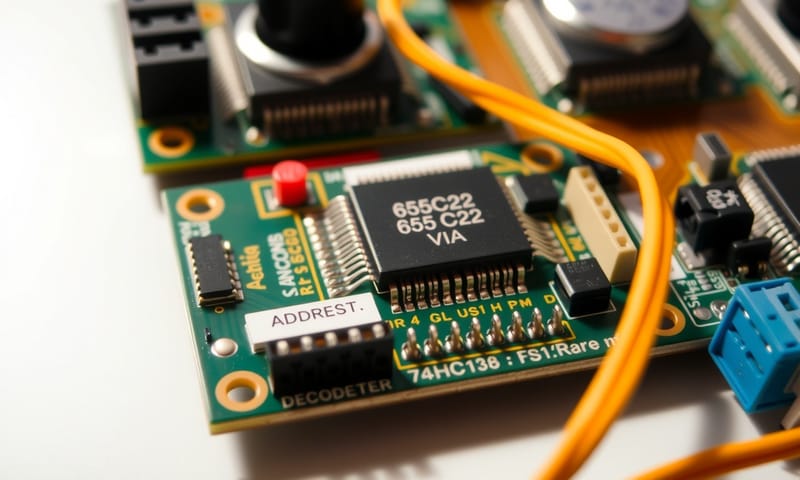

之前已經聊過I/O裝置的位址解碼觀念啦，不過實際上在PCB上要怎麼把這件事做出來？這一段我們就往細一點說，看看是怎麼運作的。現場通常會選一顆74HC138三對八線解碼器，主力負責處理地址解碼。它吃到的輸入，就是已經過初步篩選的位址匯流排訊號，有趣的是，其中有一條會先給單一顆NAND閘反相。
74HC138有八個輸出，根據輸入組合，只會讓其中一個腳位掉到低電位，其他都是高電平。到底是哪個腳低，看CPU當下塞什麼進去地址匯流排。如果要啟動某顆晶片，只要把這解碼IC的一組輸出拉到目標IC的使能腳（通常都是低態啟動），這樣那個IC只在指定地址存取時才會回應。而且，其實也不是只能精準對到單一地址，多半會是對應某個連續區段—有時範圍還挺大。

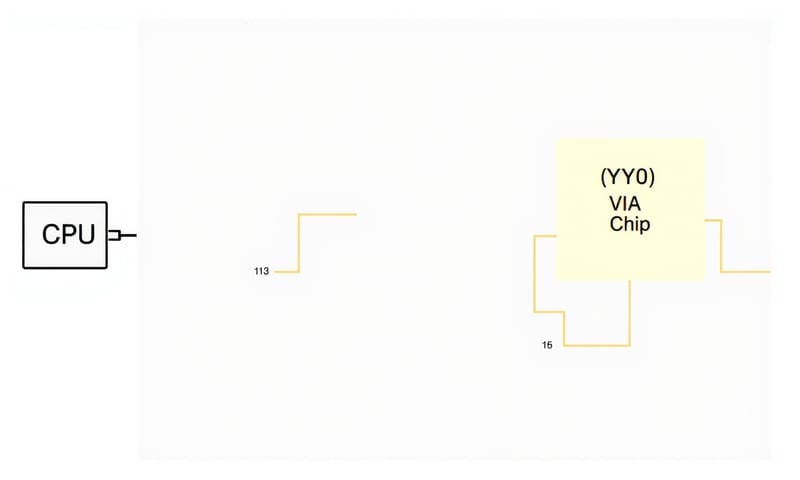

就我現在用的設計來看，可以切分控制八段不同的位址區塊。舉例直接講數字比較清楚：第一段是從`$A000`開頭，到`$A3FF`結尾。換算下來剛好涵蓋1024 bytes，也就是正好1024個獨立位址。依照Zolatron定址方案設定，每當CPU送出屬於那段區間的任何地址，74HC138上的`/Y0`那一路就會拉低，把線上的裝置叫醒。有興趣想知道是哪顆被控？答案揭曉，是VIA這顆IC啦。如果你剛好猜到了，也許不意外，不然就是資訊看太快…嘿！
74HC138有八個輸出，根據輸入組合，只會讓其中一個腳位掉到低電位，其他都是高電平。到底是哪個腳低，看CPU當下塞什麼進去地址匯流排。如果要啟動某顆晶片，只要把這解碼IC的一組輸出拉到目標IC的使能腳（通常都是低態啟動），這樣那個IC只在指定地址存取時才會回應。而且，其實也不是只能精準對到單一地址，多半會是對應某個連續區段—有時範圍還挺大。
就我現在用的設計來看，可以切分控制八段不同的位址區塊。舉例直接講數字比較清楚：第一段是從`$A000`開頭，到`$A3FF`結尾。換算下來剛好涵蓋1024 bytes，也就是正好1024個獨立位址。依照Zolatron定址方案設定，每當CPU送出屬於那段區間的任何地址，74HC138上的`/Y0`那一路就會拉低，把線上的裝置叫醒。有興趣想知道是哪顆被控？答案揭曉，是VIA這顆IC啦。如果你剛好猜到了，也許不意外，不然就是資訊看太快…嘿！
掌握74HC138解碼器如何控制擴充裝置啟動
具有不同的地址範圍，這一點其實就很重要了，主要關乎我們後續怎麼彈性調整電路架構。簡單說，在我的印刷電路板（PCB）上，74HC138這顆晶片的八個輸出腳全數拉去接到2 x 8排針裡的其中一排；另一排的針腳，我則全部串成一起再連線，然後那組共用端又進一步拉到裝置的chip enable（CE）控制腳上。基本邏輯很直接啦，只要用跳線把想設定的那對針腳連起來，不管是哪塊板卡，都能瞬間決定該裝置吃哪個地址區間，也不需要跟著什麼硬性配置跑。如果日後有變動需求，只移個跳線，一秒切換板卡位址；不用像Apple ][那些舊型號，把位址死綁在背板槽，每次都動不了，多了一份調度空間。
### VIA佈線說明
繼續來談一下VIA（6522）的實體配線方式，其實大部分走向都算直白。一共有八條資料腳，它們是直接黏在系統資料匯流排上的嘛；第34腳 `/RES` 拉去接總體重置信號，第25腳 `PHI2` 則對應的是主時鐘輸入信號。再來，第22腳 `R/W`（讀寫）跟CPU上的同名端子硬連起來。而 `/IRQ`（21腳）的做法比較有意思：我讓它通過一顆SD103C Schottky二極體隔離 - 欸，就是前面那篇介紹65C22S用過同款作法啦 - 這樣設計下，65C22S可以壓低 `/IRQ` 線但拉不起來，相當於被變成開集電極（open drain），多一道保險。此外嘛，還有兩組各八條訊號 - 分別叫 `PA0–7` 跟 `PB0–7` - 本身做為GPIO之用，各自分屬Port A與Port B。同時，每個port都有兩根控制信號（`CA0–1`和`CB0–1`），支援模式切換或者週邊監控等彈性操作，各有巧妙細節，有興趣可慢慢摸索。
### VIA佈線說明
繼續來談一下VIA（6522）的實體配線方式，其實大部分走向都算直白。一共有八條資料腳，它們是直接黏在系統資料匯流排上的嘛；第34腳 `/RES` 拉去接總體重置信號，第25腳 `PHI2` 則對應的是主時鐘輸入信號。再來，第22腳 `R/W`（讀寫）跟CPU上的同名端子硬連起來。而 `/IRQ`（21腳）的做法比較有意思：我讓它通過一顆SD103C Schottky二極體隔離 - 欸，就是前面那篇介紹65C22S用過同款作法啦 - 這樣設計下，65C22S可以壓低 `/IRQ` 線但拉不起來，相當於被變成開集電極（open drain），多一道保險。此外嘛，還有兩組各八條訊號 - 分別叫 `PA0–7` 跟 `PB0–7` - 本身做為GPIO之用，各自分屬Port A與Port B。同時，每個port都有兩根控制信號（`CA0–1`和`CB0–1`），支援模式切換或者週邊監控等彈性操作，各有巧妙細節，有興趣可慢慢摸索。
快速變更硬體位址與Zolatron主機板彈性設計
現在這樣，10條訊號線（每個埠各自獨立），再加上+5V和GND，其實都已被我拉到一排的針腳及一個14-pin IDC接頭。老實說，要連周邊設備還滿有彈性的。不過呢，板上目前就只剩下兩組待處理的腳位要接──主要就是晶片啟用那端，以及另一組關於額外地址選擇的小腳。
### 啟用裝置
6522 VIA提供了兩個晶片啟用（chip enable）腳，其中CS1需要高電位，而/CS2（又被叫做CS2B）則需維持低電位。只有當這兩個條件同時成立，整顆晶片才會真正「醒來」。你也許會想問，那/CS2怎麼辦？它其實已經跟74HC138的一路輸出接好了，只要走到指定位置（對應位址進來），那條線就通了。至於CS1，其實很簡單，直接給一顆上拉電阻拎起來保持在高也可以。坦白說，我們家自製的地址解碼邏輯早就搞定那些基本需求啦。我後來想了想，乾脆讓A13（地址匯流排上的第13根）去拉住它；這樣設I/O相關位置的話，它依然能保持正確狀態，不會掉球。只是如果以後打算重做PCB，大概會直接省事，用最原始方式，上拉得了。不然總覺得哪裡沒安心齁！
### 暫存器位址設定
操作65C22 VIA時，需要針對不同暫存器讀資料或寫控制訊號，每個暫存器裡頭自己的小地盤，全都有專屬地址分區。但是，大架構上講，「VIA」自身也是從剛剛那些我們規劃、順帶編解碼設定出來的位置作定位，也就是外圍部分對整粒IC再打一次招呼吧。所以啦，如果卡住別急，檢查解碼線路基本盤是不是穩定是滿直覺的一步 - 不太可能空穴來風出問題，很難保證沒有漏看喔！
### 啟用裝置
6522 VIA提供了兩個晶片啟用（chip enable）腳，其中CS1需要高電位，而/CS2（又被叫做CS2B）則需維持低電位。只有當這兩個條件同時成立，整顆晶片才會真正「醒來」。你也許會想問，那/CS2怎麼辦？它其實已經跟74HC138的一路輸出接好了，只要走到指定位置（對應位址進來），那條線就通了。至於CS1，其實很簡單，直接給一顆上拉電阻拎起來保持在高也可以。坦白說，我們家自製的地址解碼邏輯早就搞定那些基本需求啦。我後來想了想，乾脆讓A13（地址匯流排上的第13根）去拉住它；這樣設I/O相關位置的話，它依然能保持正確狀態，不會掉球。只是如果以後打算重做PCB，大概會直接省事，用最原始方式，上拉得了。不然總覺得哪裡沒安心齁！
### 暫存器位址設定
操作65C22 VIA時，需要針對不同暫存器讀資料或寫控制訊號，每個暫存器裡頭自己的小地盤，全都有專屬地址分區。但是，大架構上講，「VIA」自身也是從剛剛那些我們規劃、順帶編解碼設定出來的位置作定位，也就是外圍部分對整粒IC再打一次招呼吧。所以啦，如果卡住別急，檢查解碼線路基本盤是不是穩定是滿直覺的一步 - 不太可能空穴來風出問題，很難保證沒有漏看喔！
連接6522 VIA到資料匯流排的實際操作步驟
在選用哪一組位址來操作，其實並沒有那麼複雜啦。舉例來說，只要把想用的位址疊加進原本的基礎地址即可。6522 晶片本身具備四條暫存器選擇線，也就是 RS0～RS3，所以可以透過這四個線路設定出一個四位元的二進位組合。例如只讓 RS0 變成高電位，其他三條維持低，那你其實就是在挑第 1 號暫存器；如果是僅有 RS1 為高，會跳到第 2 號暫存器。當你同時給 RS0 跟 RS1 拉高，便輪到第 3 號暫存器啦。如此一路下來，其實四條線組合起來總共有 16 種可能（也就是介於 0–15），概念上相當直觀沒啥特別難。
順帶一提，地址匯流排上的 A0～A3 線直接跟 RS0～RS3 一對一連過去。假設，你前面的解碼電路已經幫忙挑好了目標板卡所在的範圍，例如這張 LCD VIA 板被分配在 $A000 地址，那基本上，只要接到 $A000～$A3FF 這整段都能碰到裡頭的 65C22。不過嘛，你最終是選哪個細部地址，還是直接決定了哪顆暫存器被觸發。如果用 $A000 開頭，那很單純，各線都是低，就代表是第 0 號暫存器；反過來講，下指令時設成 $A001，那就定位到了第 1 號，以此類推直到 $A00F，也就是說，共計拿下了編號為 0～15 的每顆暫存器位置。
那到底怎麼跟指定的暫存器對話呢？以「寫入」來講吧，其實順序不複雜：先把資料裝進資料匯流排，之後告訴地址匯流排應該送去哪個暫存器，再將 R/W 信號壓成低電位（意思即是準備寫入），然後再等個時鐘觸發一下子。假如你手邊是玩 6502 組語，只需：
LDA #$15 ; 把要塞進去的數值讀進處理器
STA $A003 ; 對外掛在 $A000 底下裝置的第3號暫存器動手
讀取反倒更簡單點，就是單純將暫存器內容撈回來：
LDA $A004 ; 拿第4號暫存器當前狀態
有個小細節我也得提醒你：其實啊，雖然表面看起來可對應整整 1024 個位址，但利用上述方式真正啟用的大約只有 16 條。有些看起來閒置，其實只是硬體需求不到那麼多罷了吧？嗯，大致如是。
順帶一提，地址匯流排上的 A0～A3 線直接跟 RS0～RS3 一對一連過去。假設，你前面的解碼電路已經幫忙挑好了目標板卡所在的範圍，例如這張 LCD VIA 板被分配在 $A000 地址，那基本上，只要接到 $A000～$A3FF 這整段都能碰到裡頭的 65C22。不過嘛，你最終是選哪個細部地址，還是直接決定了哪顆暫存器被觸發。如果用 $A000 開頭，那很單純，各線都是低，就代表是第 0 號暫存器；反過來講，下指令時設成 $A001，那就定位到了第 1 號，以此類推直到 $A00F，也就是說，共計拿下了編號為 0～15 的每顆暫存器位置。
那到底怎麼跟指定的暫存器對話呢？以「寫入」來講吧，其實順序不複雜：先把資料裝進資料匯流排，之後告訴地址匯流排應該送去哪個暫存器，再將 R/W 信號壓成低電位（意思即是準備寫入），然後再等個時鐘觸發一下子。假如你手邊是玩 6502 組語，只需：
LDA #$15 ; 把要塞進去的數值讀進處理器
STA $A003 ; 對外掛在 $A000 底下裝置的第3號暫存器動手
讀取反倒更簡單點，就是單純將暫存器內容撈回來：
LDA $A004 ; 拿第4號暫存器當前狀態
有個小細節我也得提醒你：其實啊，雖然表面看起來可對應整整 1024 個位址，但利用上述方式真正啟用的大約只有 16 條。有些看起來閒置，其實只是硬體需求不到那麼多罷了吧？嗯，大致如是。
探索VIA晶片雙重啟動邏輯與系統穩定性影響
很多時候，這類數值其實都可能左右暫存器的選擇狀況，尤其是當它們造成 `A0-A3` 信號中的任何一條進入高電位。舉例來說，所有奇數數值都會讓 `A0` 直接被拉高。所以，如果打算把那些位址另外派上用場，就要有心理準備，要特別仔細，不然之後搞起來肯定變麻煩啦。這真的是一點都不能掉以輕心的部分。
### PCB設計
PCB本體老實說就是簡單到不行喔。主要除了背板連接器、65C22 VIA還有相關的解碼線路外，剩下內容也只有必要的一些小配件（像是簡單的二極體、零碎解碼），還有各種連接頭；更妙的是，板子根本沒放任何上拉電阻，這塊板上所有需要上拉的訊號都交給CPU主板處理了。整體配線呢？幾乎是極簡主義到極限 - 但話雖如此，我還是乾脆選了四層結構，一來+5V和GND分布起來比較均勻嘛。然後按個人慣例，我額外加了幾顆測試點 - 像是 `CLK`、`R/W`、`/IRQ` 還有 `GND` 這些測點都沒忘記留下。另外在Zolatron目前實際架構底下，我安裝兩塊VIA小板，一塊負責LCD控制 - 另一個就拿去做兩組8位元使用者I/O，各自給外部周邊設備帶接口，最後我也是直接把它跟前面板銜接好了。
### 連接印表機
那麼談到VIA端口，其中一項蠻直觀用途，就是變成傳統並列印表機的界面。我手邊還真留著1983年買的Epson MX-80 F/T III點陣印表機哦，到現在居然都還運作超順！所以如果想用Zolatron控住印表機，其實無論講時代感或可玩度，都很能對味，也完全work - 沒想到老機器也能跟新搞法搭得恰如其分呢。
### PCB設計
PCB本體老實說就是簡單到不行喔。主要除了背板連接器、65C22 VIA還有相關的解碼線路外，剩下內容也只有必要的一些小配件（像是簡單的二極體、零碎解碼），還有各種連接頭；更妙的是，板子根本沒放任何上拉電阻，這塊板上所有需要上拉的訊號都交給CPU主板處理了。整體配線呢？幾乎是極簡主義到極限 - 但話雖如此，我還是乾脆選了四層結構，一來+5V和GND分布起來比較均勻嘛。然後按個人慣例，我額外加了幾顆測試點 - 像是 `CLK`、`R/W`、`/IRQ` 還有 `GND` 這些測點都沒忘記留下。另外在Zolatron目前實際架構底下，我安裝兩塊VIA小板，一塊負責LCD控制 - 另一個就拿去做兩組8位元使用者I/O，各自給外部周邊設備帶接口，最後我也是直接把它跟前面板銜接好了。
### 連接印表機
那麼談到VIA端口，其中一項蠻直觀用途，就是變成傳統並列印表機的界面。我手邊還真留著1983年買的Epson MX-80 F/T III點陣印表機哦，到現在居然都還運作超順！所以如果想用Zolatron控住印表機，其實無論講時代感或可玩度，都很能對味，也完全work - 沒想到老機器也能跟新搞法搭得恰如其分呢。
對照記憶體位址與VIA內部暫存器操作原理
回頭檢視一下我之前關於平行介面信號的解釋，大致整理幾點讓大家好吸收啦：這個系統最基本的需求，就是八根針腳用來當作平行資料匯流排，結果它就剛好會佔掉整個VIA裡的一組埠，像我這次就直接挑Port A了。然後，講到控制跟狀態訊號，其實理論上加一加要九條，但說真的，另一組VIA埠剩下的針腳數其實湊不齊，撐死也塞不下全部訊號。不過還好啦～不是每種控制訊號都一定得用到，有些本來就是選配而已。
後來，我斟酌了一下，把以下這些控制信號留在我的印表機連接埠：第一個是 `SELECT`，它是印表機端丟過來的輸入，高電位代表機器在線；接著 `PE`（紙張用盡），也是印表機發出，只要它拉高，就表示該補紙了；還有 `BUSY`，一樣是輸入訊號，高電位的話意思就是「欸等我正在列印喔」；再來 `/ACK`（確認）這玩意兒，每收到一批資料時會被拉低一下，下意識有種被拍了一下手心的感覺吧；另外 `/ERR`（錯誤），如果列印時偵測到問題，它也會給你拉低一波提示錯誤；最後則是 `/STROBE` 這條，是介面主控端負責送出的。所以啊，就算某些訊號沒全加進去，其實日常操作都還算夠用了。至於其他細節可能有不同做法，有興趣可以自己去深挖～
後來，我斟酌了一下，把以下這些控制信號留在我的印表機連接埠：第一個是 `SELECT`，它是印表機端丟過來的輸入，高電位代表機器在線；接著 `PE`（紙張用盡），也是印表機發出，只要它拉高，就表示該補紙了；還有 `BUSY`，一樣是輸入訊號，高電位的話意思就是「欸等我正在列印喔」；再來 `/ACK`（確認）這玩意兒，每收到一批資料時會被拉低一下，下意識有種被拍了一下手心的感覺吧；另外 `/ERR`（錯誤），如果列印時偵測到問題，它也會給你拉低一波提示錯誤；最後則是 `/STROBE` 這條，是介面主控端負責送出的。所以啊，就算某些訊號沒全加進去，其實日常操作都還算夠用了。至於其他細節可能有不同做法，有興趣可以自己去深挖～
管理地址空間浪費問題並優化I/O資源運用
電腦和印表機怎麼互相溝通？嗯，老實說，這其實是一個蠻細膩的工程喔。控制訊號該怎麼分配、緩衝該怎麼做，本來就不是單純的線對線那麼簡單。以 `/STROBE` 為例，只要介面這邊把它拉低，就是在告訴印表機：「嘿，有新資料在資料總線上了，快來收吧！」而 `/INIT` 也差不多，就是由主機把訊號拉低時，請求印表機做一次重設啦。有趣的是，如果介面把 `/AUTOFEED` 信號拉低，印表機會自動進行換行這個小動作。
仔細算一下，其實所有這些加一加剛好湊足八個訊號 - 跟 Port B 上可以用的腳位完全吻合。至於沒接到線的 `/SELECT_IN` 信號？在部分標準裡是專門拿來讓印表機自己傳地址，不過多半不用理它。而你如果只是想要最基本、能跑起來就好的情境，大概抓住 `/ACK` 和 `/STROBE` 就夠用了。不過，像 `BUSY` 或 `/INIT` 也是很常被派上用場，其餘幾個選項則更偏向讓列印穩定或提升品質的額外配置吧。
說到緩衝設計啊，其實並不是直接讓 65C22 VIA 發出的訊號「硬接」D-Sub 25 針腳，畢竟信號穩定跟品質很容易出問題。比較可靠的方法，是利用兩顆 74LV541 八輸出緩衝器當作中介。「A 腳進、B 腳出」，遇到這類 IC 幾乎都這樣搞；只要那兩個有效低啟用腳都處於低電位時，A 收到什麼信號就會原汁原味送到 B 輸出。萬一 IC 處於非啟用狀態嘛，它的所有輸出都是高阻抗，等同不存在（咦，有點幽默欸）。
其實採用這樣設計，最主要目的是增強訊號強度，同時修整雜亂干擾的可能性。在資料埠連接方面，相對就單純許多啦 - 每個 A 腳直接勾到 VIA 的 Port A，也就是純主機送數據給印表機（單向）的情形；沒有什麼複雜逆向傳輸這回事。整體來講，看起來有些繁瑣，不過每一步都有它存在的理由呢。
仔細算一下，其實所有這些加一加剛好湊足八個訊號 - 跟 Port B 上可以用的腳位完全吻合。至於沒接到線的 `/SELECT_IN` 信號？在部分標準裡是專門拿來讓印表機自己傳地址，不過多半不用理它。而你如果只是想要最基本、能跑起來就好的情境，大概抓住 `/ACK` 和 `/STROBE` 就夠用了。不過，像 `BUSY` 或 `/INIT` 也是很常被派上用場，其餘幾個選項則更偏向讓列印穩定或提升品質的額外配置吧。
說到緩衝設計啊，其實並不是直接讓 65C22 VIA 發出的訊號「硬接」D-Sub 25 針腳，畢竟信號穩定跟品質很容易出問題。比較可靠的方法，是利用兩顆 74LV541 八輸出緩衝器當作中介。「A 腳進、B 腳出」，遇到這類 IC 幾乎都這樣搞；只要那兩個有效低啟用腳都處於低電位時，A 收到什麼信號就會原汁原味送到 B 輸出。萬一 IC 處於非啟用狀態嘛，它的所有輸出都是高阻抗，等同不存在（咦，有點幽默欸）。
其實採用這樣設計，最主要目的是增強訊號強度，同時修整雜亂干擾的可能性。在資料埠連接方面，相對就單純許多啦 - 每個 A 腳直接勾到 VIA 的 Port A，也就是純主機送數據給印表機（單向）的情形；沒有什麼複雜逆向傳輸這回事。整體來講，看起來有些繁瑣，不過每一步都有它存在的理由呢。
建立穩定且清晰的平行列印機連接界面流程
其他訊號就明顯複雜一點啦。其實這些全都是單向傳送，有些訊號單純從電腦丟到印表機，有些則反過來跑回主機那端。不過，這裡最大的要求在於，每個用作輸出的腳位（不管原本來源是哪邊）通通得接去A腳，所有輸入則都得併到B腳才行。有鑑於緩衝IC本身沒道理需要隨時開關，所以我乾脆把兩片IC上的/OE1和/OE2腳都直接連接地線。接下來還要注意幾條比較有特色的主動低訊號，像/ACK、/INIT、/ERR和/STROBE，我自己全部拉了10KΩ上拉電阻，把狀態穩住。
### Blinkenlights
話說到最後，為了再增添一些視覺樂趣，我額外弄了一套四顆blinkenlights（指示燈閃爍）。能控制這些燈號的包括/ERR、SEL、/AUTOFEED跟BUSY四組訊號。BUSY是主動高，本身經過buffer了，就乾脆直接接上LED省麻煩。但另外幾個，就得倒反過來：其中/ERR和/AUTOFEED是主動低；SELECT線路上的燈，我讓它改扮成錯誤警告用途，就是只有當印表機沒上線時才會亮，特別也把它做了反相。這三條需要反向處理的信號，其實全用74LV14六輸入反相信號器中三個通道就搞定了；剩下三組端子則是乖乖地連地。此外，PCB板上自然還裝有限流電阻和LED。不過坦白說啊，把LED直接焊在板子上裝好之後，其實插進主機裡根本不太容易看到，所以最後我索性用導線把LED引出到前面板 - 一切都只是為了看起來更爽、更直觀。
### Blinkenlights
話說到最後，為了再增添一些視覺樂趣，我額外弄了一套四顆blinkenlights（指示燈閃爍）。能控制這些燈號的包括/ERR、SEL、/AUTOFEED跟BUSY四組訊號。BUSY是主動高，本身經過buffer了，就乾脆直接接上LED省麻煩。但另外幾個，就得倒反過來：其中/ERR和/AUTOFEED是主動低；SELECT線路上的燈，我讓它改扮成錯誤警告用途，就是只有當印表機沒上線時才會亮，特別也把它做了反相。這三條需要反向處理的信號，其實全用74LV14六輸入反相信號器中三個通道就搞定了；剩下三組端子則是乖乖地連地。此外，PCB板上自然還裝有限流電阻和LED。不過坦白說啊，把LED直接焊在板子上裝好之後，其實插進主機裡根本不太容易看到，所以最後我索性用導線把LED引出到前面板 - 一切都只是為了看起來更爽、更直觀。
強化印表機埠LED指示燈訊號，增進使用體驗
最近，兩張電路板在實際應用裡的穩定表現，真的算是滿讓人放心啦。不過，我現在也正默默地把65C22 VIA嘗試應用到更多比較特別的小功能，只是嘛，有些細節暫時還不能直接跟大家分享，之後如果有新進展，一定會來聊一聊。
只要你對這個計畫感興趣，各種相關經歷和故事都已經收錄在Zolatron的專題頁面，其實內容蠻多，可以慢慢挖掘。有想看原始程式碼或文件的人，也能去GitHub翻找Zolatron資料庫，除了程式以外，連資料表和說明檔案都很齊全。
至於Steve Mansfield-Devine（ee/zolachrome），他本身是一位自由接案的寫作者，同時也是科技記者以及攝影師。他的作品集直接放在Zolachrome上，看了會覺得畫面很有感。另外，不只可以線上買到他的書或者電子書，也能透過Bluesky和Mastodon兩個平台追蹤他的近況。嗯，如果你想支持他一下，也歡迎去com/zolachrome那邊請他喝杯咖啡，他看到肯定會心花怒放。
只要你對這個計畫感興趣，各種相關經歷和故事都已經收錄在Zolatron的專題頁面，其實內容蠻多，可以慢慢挖掘。有想看原始程式碼或文件的人，也能去GitHub翻找Zolatron資料庫，除了程式以外，連資料表和說明檔案都很齊全。
至於Steve Mansfield-Devine（ee/zolachrome），他本身是一位自由接案的寫作者，同時也是科技記者以及攝影師。他的作品集直接放在Zolachrome上，看了會覺得畫面很有感。另外，不只可以線上買到他的書或者電子書，也能透過Bluesky和Mastodon兩個平台追蹤他的近況。嗯，如果你想支持他一下，也歡迎去com/zolachrome那邊請他喝杯咖啡，他看到肯定會心花怒放。
