Flash ROM開發板專用軟體解析：功能特色與常見應用重點

今天要來聊聊我那個 flash ROM 開發板的軟體… 老實說，它現在處於一種很玄的狀態。完成了，但又沒完全完成。有點像薛丁格的程式碼吧，哈。

簡單回顧一下，這個板子的作用，就是讓你把寫好的二進位碼燒錄到一顆 flash 晶片裡。然後你就可以把這顆晶片，插在你自製的微電腦上，取代傳統的 ROM 或 EEPROM。算是我為了方便開發跟測試軟體做的一個小工具。

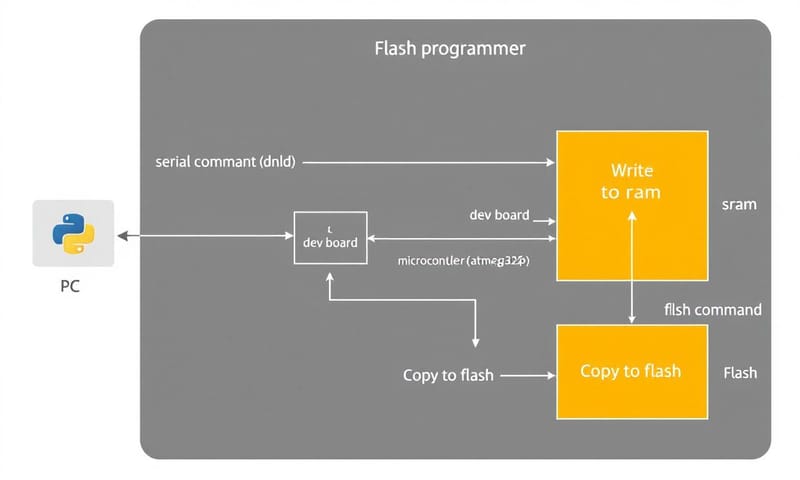

不過呢，要把程式從電腦送到板子上，再寫進 flash 晶片，其實需要兩套軟體互相配合：一套是跑在開發板上微控制器（MCU）裡的韌體（Firmware），另一套則是在我電腦上跑的「終端機」程式，用來控制整個流程。

這兩套軟體… 嗯，都存在了。功能也都有，可以把 ROM 映像檔從電腦上傳到板子的 RAM，然後再從 RAM 寫入到 flash。但… 我踩了幾個 bug。你會很驚訝嗎？我是不怎麼意外啦，自己搞的 project 嘛，沒 bug 才奇怪。

所以，這篇文章寫下的此刻，軟體大概就是這個狀態。我還在斷斷續續地修修改改，最新的版本我都會丟到 GitHub 上，有興趣可以自己去翻。這不是什麼驚天動地的作品，所以我們不用一行一行去看程式碼，我覺得更有趣的是整個設計的思路跟… 踩坑的過程。😂

板子上的韌體在幹嘛？

開發板的核心是一顆 ATmega328PB 晶片。這顆晶片，就是早期 Arduino Uno 上面那顆的心臟啦，在台灣要買到它超容易的，不管去光華商場晃一圈，或是上網找那些電子材料行，都很方便。韌體大部分時間其實很閒，就是在主迴圈裡一直等，看序列埠（Serial Port）有沒有從電腦傳來什麼指令。

它主要聽得懂四個指令：

指令	白話文解釋
`DNLD`	Download 的縮寫。收到這個指令，MCU 就會開始接收從電腦傳來的一堆二進位資料，然後把它們塞進板子上的 SRAM 裡。就是個搬運工。
`FLSH`	Flash 的縮寫。這指令下去，MCU 就會把剛剛存在 SRAM 裡的資料，複製到那顆 flash 晶片裡面。這是真正的「燒錄」。
`READ`	從 flash 晶片裡讀取資料。電腦會告訴它從哪個地址開始讀，然後 MCU 就把讀到的資料傳回電腦，讓我們檢查一下有沒有燒錯。
`SRAM`	跟 READ 很像，但這個是從 SRAM 讀資料。主要是用來確認第一步「上傳」有沒有成功，資料有沒有乖乖待在 RAM 裡面。

很多操作其實都是圍繞著幾個核心的函式在跑。比如說下面這個，它負責把一個 16-bit 的地址和 8-bit 的資料，放到對應的匯流排上。

void flashWrite(uint16_t address, uint8_t value) {
    addrport.setWord(address);
    dataport.setByte(value);
    setPin(&PORTC, FL_WE, LOW);     // 鎖存地址
    _delay_us(FLASH_BYTE_DELAY);    // 暫停一下下
    setPin(&PORTC, FL_WE, HIGH);
}

細節不用太在意，那個 `addrport` 和 `dataport` 是我自己寫的類別，用來控制幾顆 I/O 擴充晶片。重點是那個流程：設定好地址、設定好資料，然後把 flash 晶片的 `/WE` (Write Enable) 這個腳位拉到低電位，等一個非常非常短的時間，再拉回高電位。一個位元組就這樣寫進去了。

所有寫入相關的動作，都靠這個基本功。像下面這個「寫入一個位元組」的函式，就是一個例子：

void flashByteWrite(uint16_t address, uint8_t value) {
    setPin(&PORTC, FL_CE, LOW);     // 致能 flash 晶片
    flashWrite(0x5555, 0xAA);
    flashWrite(0x2AAA, 0x55);
    flashWrite(0x5555, 0xA0);
    flashWrite(address, value);
    setPin(&PORTC, FL_CE, HIGH);    // 禁用 flash 晶片
}

你看，它就是連續呼叫了好幾次 `flashWrite`。這串神秘的 `0x5555`, `0xAA` 之類的東西，其實是一個「指令序列」。你在跟 flash 晶片說：「欸，注意囉，我接下來要給你一個地址跟一筆資料，你幫我把它寫進去。」這個算是跟晶片溝通的標準流程，每一家廠牌的 datasheet 都會寫。

電腦這邊的 Python 程式

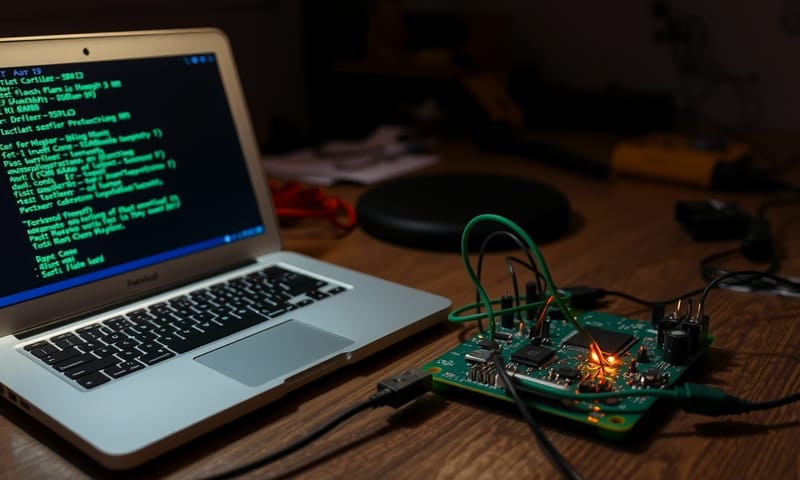

在我那台跑著 MX Linux 的老 MacBook Air 上，跑的是一個 Python 寫的程式。它本質上就是個客製化的序列埠終端機。我自己是覺得，這種純文字的介面有種復古的美感，所以還用了 Curses 這個函式庫來做。

電腦和開發板之間是用一條 USB-to-serial (FTDI) 的線連著，只需要三條線：`TX`、`RX`、`GND`。在我電腦上，這個裝置的路徑是 `/dev/ttyUSB0`，所以我就很懶直接寫死在程式碼裡了。我知道這很不好… 未來版本應該會改成可以用命令列參數指定啦。

傳輸速率也是，我直接設 9600 baud。這通常是我做任何序列埠通訊專案的安全起手式。雖然我試過一次想拉到 19200，但結果不太妙，還需要再研究一下問題出在哪。

程式是選單式的，很老派吧：

[F]ile selection: 選你要燒錄的 ROM 映像檔。檔案要放在程式目錄下的一個 `files/` 資料夾裡。
[U]pload data: 把檔案裡的二進位資料，透過序列埠傳到開發板的 SRAM 裡。傳完後，板子會回傳前 16 個位元組，程式會跟原始檔案比對一下，算是一個很陽春的錯誤檢查。
[W]rite data to Flash: 告訴板子，可以把 SRAM 裡的資料正式燒進 flash 晶片了。

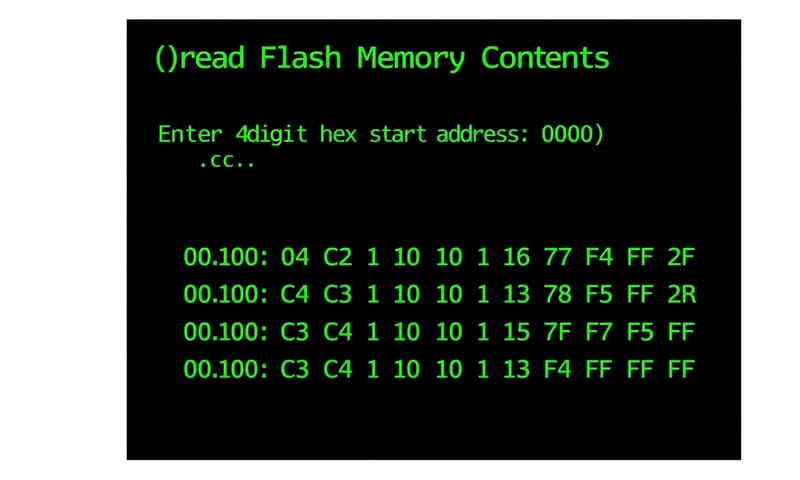

[R]ead Flash memory: 讀取 flash 的內容，檢查燒錄結果。
[S]how RAM: 讀取 SRAM 的內容，檢查上傳步驟有沒有問題。

那個差了一千倍的 Bug…

說了這麼多，所以問題到底在哪？嗯… 主要是一些邊界檢查跟輸入清理的問題。比如說你讀取記憶體時，輸入一個根本不存在的地址，程式可能就崩潰了。總之，就是還很粗糙。

但我遇到一個 bug 真的很有趣。我發現資料上傳到 SRAM 都沒問題，但要寫入 flash 的時候，每個 sector (磁區) 的前三個 byte，永遠都會變成 `0xFF`。

這就很可疑了。`0xFF` 正是晶片在執行「磁區抹除」後，每個 byte 會有的預設值。我的直覺是… 難道我寫入資料的動作太快，晶片根本還沒完成抹除？

我抹除磁區的程式碼大概長這樣：

void sectorErase(uint16_t startAddress) {
    setPin(&PORTC, FL_CE, LOW);     // 致能 flash 晶片
    flashWrite(0x5555, 0xAA);
    // ... 一連串的指令序列 ...
    flashWrite(startAddress, 0x30);
    _delay_us(FLASH_SECTOR_ERASE_DELAY);    // 等它一下
    setPin(&PORTC, FL_CE, HIGH);            // 禁用 flash 晶片
}

關鍵就在那個 `_delay_us`。我看 datasheet 上寫說，下完抹除指令後，你要給晶片一點時間反應。所以我把 `FLASH_SECTOR_ERASE_DELAY` 設成了建議值，25。

我想說，會不會是需要再多一點點時間？所以我把延遲從 25 一路改成 30、50、100、甚至到 255… 結果完全沒用。後來我火大了，直接加了一個一秒鐘的延遲。`_delay_ms(1000)`。

欸，居然成功了！

但這顯然不對啊，燒個晶片哪有要等一秒的。所以我只好摸摸鼻子，回去再仔細看一次那份由 Microchip 提供的官方 ATmega328PB datasheet。然後我發現了… 幹嘛，真的是… 它的建議值是 25ms (毫秒)，不是 25µs (微秒)。

我用的函式是 `_delay_us()`，單位是微秒。我直接把 `_delay_us` 換成 `_delay_ms`… 一切就正常了。就這樣，差了一千倍。這個故事告訴我們，datasheet 要讀兩遍。不，最好是三遍，還要連單位都看清楚。
